概覽｜滾針軸承完全指南
滾針軸承是一種使用長而細的圓柱形滾針作為滾動體的特殊軸承。相較於滾珠軸承，滾針軸承擁有更小的斷面高度，卻能承受高出 2 至 8 倍的徑向負荷，因此廣泛應用於空間受限但負荷需求高的工業場合。本文涵蓋滾針軸承的基礎認識、與滾珠軸承的差異比較、各系列類型說明、規格表解讀方法，以及完整的尺寸規格表查詢，協助您從了解到規格確認一步到位。
.jpg)
滾針軸承和滾珠軸承同屬滾動軸承，其基本組成相同：由內環和外環（軸承內外圈）、滾動體（滾珠或滾針）以及保持架所構成。在兩個相對的軌道圈之間排列數個滾動體，並以保持架防止滾動體相互接觸，保持一定間隙進行滾動運動。
與滑動軸承相比，滾動軸承（含滾針與滾珠）具有以下共同特點：
- 起動摩擦係數小，與動摩擦係數的差異小。
- 有國際統一的標準和規範，易於獲得互換性產品。
- 易於潤滑，潤滑脂消耗較少。
- 一個軸承可以同時承受徑向載荷和軸向載荷。
- 在高溫或低溫下使用也更容易。
- 通過預壓可以提高軸承剛度。

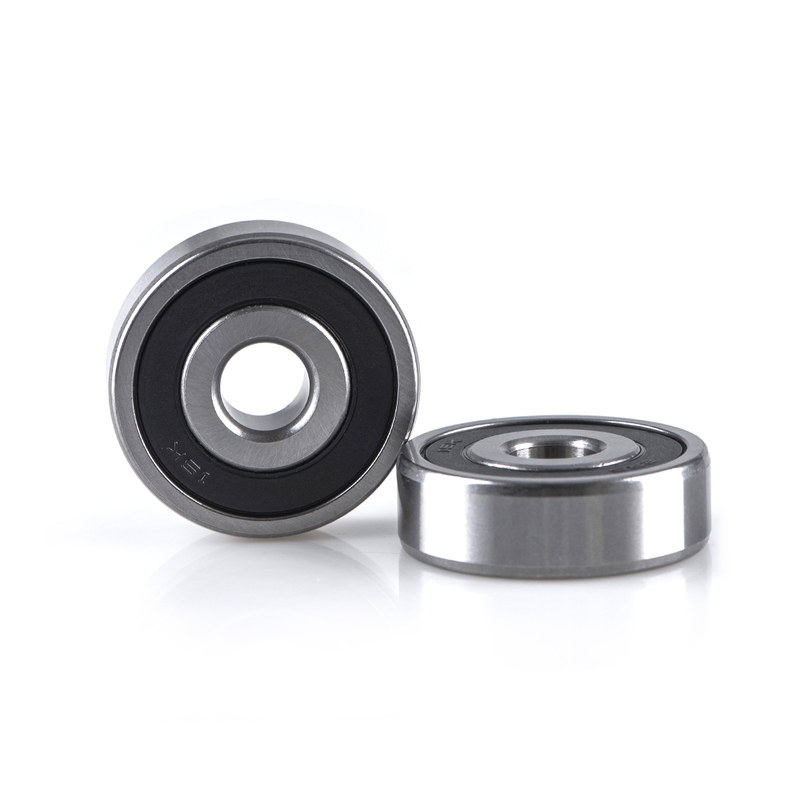

滾珠軸承是最常見且廣泛應用於工業、機械和自動化設備中的軸承，用於支撐旋轉軸、輪子或其他需要旋轉的零部件，以減少摩擦並使機械系統運轉更加順暢。
其結構包含球體以保持軸承內外圈之間的間隙。球的運動降低了相對於平面表面相互滑動時的摩擦力。由於滾珠與軌道之間為「點接觸」，接觸面積較小，因此滾珠軸承的承載能力往往低於其他類型軸承，但能容忍一定程度的內外圈不對中，且因摩擦阻力低、軸向跳動小，適用於高速、高精度、低扭矩和低振動的應用場合。
常見的滾珠軸承類型包括：深溝滾珠軸承（最普遍，可同時承受徑向與雙向軸向負荷）、推力滾珠軸承、自調心滾珠軸承，以及角接觸滾珠軸承。
需注意的是，滾珠軸承的球體在使用一段時間後可能產生變形，若外圈承受過大壓力，最終可能導致損壞。因此應定期檢查額定負荷和其他參數，確保軸承能持續順暢運轉。
滾針軸承是一種特殊類型的滾動軸承，使用形狀類似針筒的長而細的圓柱形滾針。相較於滾珠軸承和普通滾子軸承，滾針軸承與軸承內外圈接觸的表面積較大（線接觸），因此能夠承受更大的負荷。其獨特的設計在諸多工業領域中扮演著不可或缺的角色，能夠在有限徑向空間中承受高載荷，使其成為汽車、機械、重型設備等各領域的重要元件。
滾針軸承是一種具有高長徑比的滾子軸承。與一般滾子軸承相比，滾針軸承的滾針直徑較小，但長度更長，因此在相同軸徑下，能夠承受比滾珠軸承或圓柱滾子軸承高 2 至 8 倍的負荷，且可在更小的空間中實現。
同時，由於滾針軸承產生的慣性力較小，適用於搖擺運動，也可用於取代平滑軸承，適合輕量、小型的機械設計。
| 滾針軸承 | 滾珠軸承 | |
|---|---|---|
| 接觸方式 | 線接觸（長針形滾動體） | 點接觸（球形滾動體） |
| 斷面高度 | 極小，徑向空間佔用少 | 相對較大 |
| 徑向承載能力 | 高（同軸徑下為滾珠軸承的 2～8 倍） | 相對較低 |
| 適用轉速 | 中低速應用 | 適合高速、高精度應用 |
| 典型應用場合 | 空間受限且徑向負荷高的場合（汽車、壓縮機、重型設備） | 高速旋轉、低扭矩、低振動應用（馬達、精密儀器） |
滾針軸承的高載荷承受能力和優異的徑向承載特性，使其在汽車、機械、重型設備、金屬加工、冶煉等極具挑戰性的工藝中發揮著不可或缺的作用。
滾針和保持架組件是滾針軸承的主要型態，包含滾針及支撐滾針的機械保持架。在空間要求較小的設計中，軸和軸承座（盒）本身可直接充當軸承軌道，省去另設內外圈的需求。
滾針軸承特別適用於以下條件：
此外，較小的旋轉半徑使滾針軸承的迴轉扭矩更低，即使在相同摩擦力條件下也能改善機械效率，適合輕量化、小型化及精密化設計需求。
滾針軸承根據承受載荷的方向，可分為徑向軸承和止推軸承。其中徑向軸承包含沖壓外圈型、實體型及特殊用途的單向型等。以下為 ISK BEARINGS 提供的各主要系列介紹：
| 系列 | 類型名稱 | 主要特點 |
|---|---|---|
| TA 系列 | 沖壓外圈滾針軸承 | 薄壁外圈，適合低斷面高度的緊湊安裝 |
| HK/SCE 系列 | 沖壓外圈滾針軸承 | 精密沖壓外圈，小徑向尺寸下具備高承載 |
| HF 系列 | 單向滾針離合器軸承 | 僅允許單方向旋轉，用於定位、止逆機構 |
| NK 系列 | 車削型（無內圈）滾針軸承 | 緊湊結構，高徑向承載，以軸為滾道 |
| NA 系列 | 車削型（有內圈）滾針軸承 | 高剛性，含內圈，適合高負荷場合 |
| RNA 系列 | 車削型（無內圈）滾針軸承 | 以軸作為滾道，徑向尺寸更緊湊 |
| AXK 系列 | 止推滾針軸承 | 承受軸向負荷，極小軸向空間 |
| KT 系列 | 滾針保持架組件 | 輕量緊湊，高速下仍能同時承受徑向與軸向負荷 |
TA 系列沖壓外圈滾針軸承由薄壁沖壓外圈、保持架及一組滾針組成，通常以薄鋼板精密沖壓成形，具有極小的斷面高度與大承載能力，適合需要低成本且大量生產的場合。
外圈與軸承皆採用靜配合，不需要軸向固定裝置。即使在高轉速承載負荷的條件下，也能充分保持軸承原有的功能。因儲脂容積大，可長期免加潤滑脂。
HK/SCE 系列與 TA 系列同為沖壓外圈設計，由薄壁沖壓外圈、保持架及一組滾針組成。外圈與軸承採用靜配合，無需軸向固定裝置。即使在高速重載條件下，也能維持軸承原有功能，且因儲脂容積大，可長期免補潤滑脂。

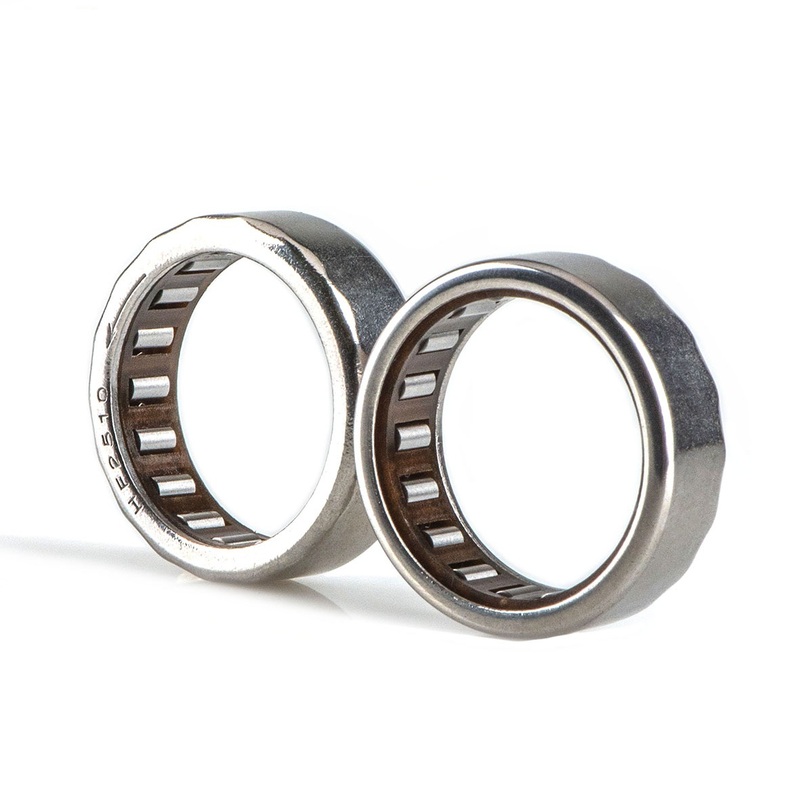

HF 系列為單向沖壓外圈滾針離合器軸承，允許單方向旋轉，阻擋反向運動，適用於輸送系統、定位機構及包裝設備中需要止逆或超越離合功能的場合。
HF 系列由薄壁合金鋼外圈和塑料保持架組成，外圈內面穩固夾持滾針。塑料保持架上裝有金屬彈簧（每個滾針由獨立彈簧支撐），使其具備高切換頻率與定位精度。經特殊熱處理後，可大幅提高耐磨性及承載能力。其纖薄設計帶來較低的操作扭矩。
NK 系列為實體套圈滾針軸承，結構緊湊，徑向尺寸小，能承受較大的徑向負荷。除滿裝滾針軸承外，其他均採用高剛性保持架，能夠正確引導滾針平行於軸線，軸的加工精度將直接提升整體軸承的旋轉精度。
NK 系列分為無內圈型（以軸作為滾動體的滑道，使尺寸更為緊湊）與有內圈型，提供公制與英制兩種規格，並有保持架型、滿裝滾針型及密封型三種結構，適用於曲軸、凸輪從動件等汽車零件及高速場合。
NA 系列與 RNA 系列同屬實體套圈滾針軸承，斷面高度小且承載能力高。因外圈硬度高，即使搭配輕合金軸承座也能正常使用。兩種系列均提供公制與英制規格，每種規格下有保持架型、滿裝滾針型及密封型三種結構。
兩者差異在於：NA 系列含有內圈，適合需要更高剛性與精度的場合；RNA 系列無內圈，直接以軸作為滾動面，在相同空間限制下尺寸更小，常見於紡織機械、印刷機及包裝設備等應用。
AXK 系列止推滾針軸承由托盤環形墊片與保持架組合而成，可容納大量滾針且各滾針之間差異極小。其設計能承受軸向負荷，具備高剛性，並將軸向空間佔用降到最低，適用於需要高剛性與極小軸向空間的場合，例如汽車變速箱、農業機械及重型工業設備。
KT 系列為徑向滾針保持架組件，是一種高承載能力與剛性兼具的獨立軸承單元，特別適用於徑向尺寸受限的軸及座孔。每根滾針皆由保持架精確引導與定位，因此各滾針均具備優異的運作特性。輕量緊湊的設計使其適合高速運作，並能同時承受徑向與軸向負荷，常見於汽車發動機、壓縮機及工業泵浦中。
滾針軸承尺寸表是一種參考工具，提供有關滾針軸承尺寸和規格的資訊。正確選擇滾針軸承對於確保機械和設備的最佳性能和長壽命至關重要。
以下圖片擷取自 ISK BEARINGS 官網提供的軸承型號詳細規格，以 NK 系列的 NK7/10 為範例說明各欄位意義。
1. 軸承名稱（Bearing No.）
以尺寸的字母數字代碼作為零件型號，用於識別特定的滾針軸承型號。標準尺寸軸承通常以內外徑、寬度來表示型號。
2. 尺寸（Dimensions）：內徑 dr / 外徑 D / 寬度 B(C)
dr 代表內徑（ID）、D 代表外徑（OD）、B(C) 代表寬度（W），單位均為 mm。
3. 負載額定值（Load Rating）：動態 Dynamic / 靜態 Static
Dynamic 代表動態負載額定值（軸承旋轉時可承受的最大載荷）；Static 代表靜態負載額定值（軸承靜止時可承受的最大載荷）。
4. 極限轉速（RPM）
RPM 代表該軸承型號能夠在不產生過多熱量或提早損壞的情況下運轉的最大轉速。
5. 其他規格（重量、倒角等）
ISK BEARINGS 官網提供的型號詳細規格中，大部分還包含重量（g）及倒角等資訊。
首先確定您的應用所需的關鍵參數，例如所需的內徑、外徑和寬度；接著將這些尺寸與尺寸表中的可用選項進行交叉比較，找出合適的滾針軸承型號；最後考慮承載能力、極限轉速和其他相關因素，以確保最佳性能和使用壽命。
需特別注意：滾針軸承尺寸表可能因製造商、特定系列或設計的不同而有所差異。建議參考製造商的正式文件或直接聯繫廠商以取得最準確的尺寸資訊。
需要協助選擇適合您的滾針軸承嗎？
如果您需要協助選擇適合您產業應用的產品，ISK BEARINGS 提供應用支援作為服務的一部分。
＊ISK 軸承精度符合國際公認標準：ABEC、ISO 492、DIN 620，以及 JIS B1514。
若要取得各系列滾針軸承的完整尺寸資訊，建議下載 ISK BEARINGS 提供的系列型錄。以下列出各系列的尺寸規格表（部分型號）及 PDF 型錄下載連結。
|
Bearing No. |
Bore(Fw)(mm) |
Outer(D)(mm) |
Width(C)(mm) |
Weight(g) |
|---|---|---|---|---|
| TLA 59 | 5 | 9 | 9 | 1.8 |
| TLA 69 | 6 | 10 | 9 | - |
| TLA 79 | 7 | 11 | 9 | 2 |
| TLA 810 | 8 | 12 | 10 | 2.1 |
| TA 810 | 8 | 15 | 10 | - |
| TA 815 | 8 | 15 | 15 | - |
| TA 912 | 9 | 16 | 12 | 1.8 |
| TA 916 | 9 | 16 | 16 | 2.1 |
| TLA 1010 | 10 | 14 | 10 | 2.2 |
| TLAM 1010 | 10 | 14 | 10 | 2.2 |
| TLA 1012 | 10 | 14 | 12 | 2.6 |
| TLAM 1012 | 10 | 14 | 12 | 2.3 |
| TLA 10142RS | 10 | 14 | 14 | 2.5 |
| TLA 1015 | 10 | 14 | 15 | - |
| TA 101610 | 10 | 16 | 10 | 2.3 |
查看完整頁面：沖壓外圈滾針軸承 - TA 系列
|
Bearing No. |
Bore(Fw)(mm) |
Outer(D)(mm) |
Width(C)(mm) |
Weight(g) |
|---|---|---|---|---|
| HK0306TN | 3 | 6.5 | 6 | - |
| SCE 55 + pg | 3.175 | 12.7 | 8.334 | 0.004 |
| SCE 21/24TN | 3.97 | 7.15 | 6.35 | - |
| BK0408TN | 4 | 8 | 8 | 1.8 |
| HK0408TN | 4 | 8 | 8 | 1.6 |
| SCE 34TN | 4.762 | 8.731 | 6.35 | - |
| HK0509 | 5 | 9 | 9 | 2 |
| BK0509 | 5 | 9 | 9 | 2.1 |
| HK0510 | 5 | 9 | 10 | - |
| HK0509TN | 5 | 11 | 9 | - |
| HK0606 | 6 | 10 | 6 | - |
| HK0607 | 6 | 10 | 7 | 1.8 |
| BK0608 | 6 | 10 | 8 | 2.2 |
| HK0608 | 6 | 10 | 8 | 2.1 |
| BK0609 | 6 | 10 | 9 | 2.6 |
查看完整頁面：沖壓外圈滾針軸承 - HK/SCE 系列
|
Bearing No. (Plastic spring) |
Bearing No. (Stainless steel spring plate) |
Fw(mm) |
D(mm) |
C(mm) |
|---|---|---|---|---|
| HF0406KF | - | 4 | 8 | 6 |
| HF0406KFR | - | 4 | 8 | 6 |
| HK0608KF | - | 6 | 10 | 8 |
| HF0612KF | HF0612 | 6 | 10 | 12 |
| HF0612KFR | HF0612R | 6 | 10 | 12 |
| HF061207 | HF061207 | 6 | 12 | 7 |
| HF061210 | HF061210 | 6 | 12 | 10 |
| HF081210 | HF081210 | 8 | 12 | 10 |
| HF0812KF | HF0812 | 8 | 12 | 12 |
| HF0812KFR | HF0812R | 8 | 12 | 12 |
| HF08145.3KF | - | 8 | 14 | 5.3 |
| HF081410 | HF081410 | 8 | 14 | 10 |
| HF081412 | HF081412 | 8 | 14 | 12 |
| HF081607 | HF081607 | 8 | 16 | 7 |
| HF081610 | HK081610 | 8 | 16 | 10 |
查看完整頁面：單向滾針軸承 - HF 系列
|
Bearing No. |
dr(mm) |
D(mm) |
C(mm) |
Weight(g) |
|---|---|---|---|---|
| NK5/12TN | 5 | 10 | 12 | 3.7 |
| NK6/10TN | 6 | 12 | 10 | 4.7 |
| NK6/12TN | 6 | 12 | 12 | 5.7 |
| NK7/10 | 7 | 14 | 10 | 6.9 |
| NK7/12 | 7 | 14 | 12 | 8.2 |
| NK8/12 | 8 | 15 | 12 | 8.7 |
| NK8/16 | 8 | 15 | 16 | 12 |
| NKS8 | 8 | 16 | 13 | 11 |
| NK9/12 | 9 | 16 | 12 | 10 |
| NK9/16 | 9 | 16 | 16 | 13 |
查看完整頁面：車削型滾針軸承 - NK 系列
哪種軸承更適合，取決於具體應用需求。滾針軸承的截面積和體積較滾珠軸承小，但承載能力更高，在空間受限（尤其是徑向空間受限）的場合下具有明顯優勢。然而，若應用需要高速旋轉或承受較重的軸向負荷，則滾珠軸承或圓錐滾子軸承可能更為適合。
軸承型號主要由基本型號、前後綴組成，用來判別尺寸、密封與特殊設計。
基本型號：決定類型與尺寸，如 6204 = 類別 62，內徑 04（20mm）
後綴代碼：代表密封、精度、遊隙等特性
前綴代碼：如 U 表示外圈有特殊設計。
更多資訊請見：軸承規格怎麼看
我們曾協助亞洲某電機設備製造商解決軸承異音問題，透過密封結構優化與潤滑調整，有效提升穩定性並降低維修成本。
案例參考：ISK BEARING 客戶案例
我們提供熱處理、震動檢測、游隙與鹽霧測試等品質檢測與技術支援服務，協助強化產品穩定性。
服務內容：ISK 技術資源介紹
您可以前往 ISK 官方的 FAQ 專區，查詢軸承選擇、產品規格等相關問答。
常見 FAQ 專區
我們嚴格把關生產品質，在寧波設立通過 IATF16949 認證的工廠，確保軸承符合最高生產品質規範。通過 RoHS、REACH 環保標準、SGS 檢驗，符合生產環境受環保安全規範的客戶需求。
