目錄表
止推軸承（又稱推力軸承或軸向軸承）可分為兩大類：滾珠推力軸承和滾針推力軸承。
專為吸收軸的軸向力而設計，與主要承受徑向負荷的徑向軸承相比，止推軸承專注於處理平行於軸的力量，它們通常用於支撐旋轉軸的端部，使其能夠在負載作用下保持穩定運轉。
止推軸承（推力軸承或軸向軸承）是許多工業應用中關鍵的元件，特別是在承受高負載和高速度的機械系統中，一個優質的推力軸承可以提供穩定的運轉和長期的可靠性。
止推軸承在許多機械設備中發揮著關鍵作用，如汽車變速器、離合器、風扇、泵和壓縮機等。
其主要目的是確保旋轉機械元件能夠平穩運行，從而提升設備的整體性能。
止推軸承主要分為兩大類：止推滾珠軸承（Thrust Ball Bearings）和止推滾針軸承（Thrust Roller Bearings），這些軸承專為承受軸向或推力負荷設計。
1. 滾珠
2. 滾針
%20new.jpg)

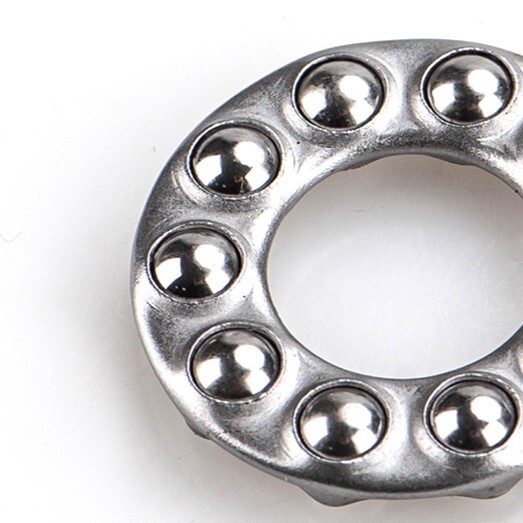

止推滾珠軸承採用球狀滾珠作為滾動元件，並由一個或多個滾
珠組成，位於軸承座內。
這類軸承常用於低速應用，能夠承受從小到中的軸向負荷。
止推滾子軸承則以滾子作為滾動元件，根據滾子的形狀，分為止推滾針軸承（Thrust Needle Bearings）和止推滾柱軸承（Thrust Cylindrical Bearings）：
| 特點 | 止推(推力)滾珠軸承 | 止推(推力)滾針軸承 |
|---|---|---|
| 滾動元件 | 球形滾珠 | 圓柱形滾針 |
| 載荷分佈 | 滾珠較小，較容易集中載荷 | 能夠分散較大的軸向負載，提供較大接觸面積 |
| 載荷容量 | 較小 | 較大 |
| 摩擦 | 通常較小 | 通常較大 |
| 適用場景 | 軸向負載、高速場景 | 軸向負載、空間受限場景 |
| 轉速 | 通常較高 | 通常較低 |
止推滾珠軸承和止推滾針軸承是常見的止推軸承類型。選擇合適的軸承應基於載荷大小、轉速要求、空間限制和結構複雜性等因素。
止推軸承的結構通常由一個或多個軸向球或滾子組成，這些球或滾子位於一個專用的軸承座內。
這樣的設計不僅能夠承受高軸向負荷，還能保持低摩擦。
此外，止推軸承的球或滾子通常會配備一個保持器，以確保其正確位置。
止推滾針軸承（Thrust roller bearing）是一種特殊類型的軸承，它主要用於承受軸向負載，能夠在軸和軸承座之間有效地傳遞和支撐軸向力。它通常由一個或多個滾針（針形滾子）和一個或多個保持架組成。
滾針是一種細長的圓柱體，其直徑相對較小，與軸承內圈直徑相匹配。滾針的長度通常比直徑大很多倍，這使得它能夠有效地承受軸向負載。由於滾針的直徑較小，因此軸承的體積相對較小，非常適合安裝在有限空間的機械結構中。
保持架的作用是保持滾針的間距，使其保持均勻分佈，同時防止滾針之間的相互碰撞。保持架可以使用金屬、塑料或其他耐磨材料製成，以提供適當的支撐和軸向導向。
總結而言，止推滾針軸承（Thrust roller bearing）是一種專用於承受軸向負載的軸承，其結構緊湊，能夠在有限空間內提供高效的軸向支撐。
值得注意的是，止推滾針軸承主要承受軸向負載，對於承受徑向負載的能力相對較弱。
如果同時需要承受徑向負載和軸向負載，可能需要使用其他類型的軸承或結合不同類型的軸承來實現所需的支撐。
挑選適合的推力軸承是確保機器順利運轉的關鍵一步。
以下是選擇適合的推力軸承時需要考慮的一些重要因素：
- 負載類型和大小：您需要確定您的應用中所承受的負載類型和大小，以確保所選擇的軸承能夠有效承受這些負載。
- 運轉速度：如果您的應用需要高速運轉，則滾珠推力軸承可能是更好的選擇。而對於較大的負載，您可能需要考慮使用滾柱推力軸承。
- 安裝空間：考慮您的機械設備中可用的安裝空間，以確定適合的推力軸承尺寸。
此外您還應該考慮到製造商的信譽和產品品質，以確保您所購買的推力軸承具有優良的耐久性和可靠性。
通過仔細考慮這些因素，您可以找到最適合您應用的推力軸承，從而確保您的設備運行順利且可靠。
|
Bearing No. (Flat type) |
Bore(d)(mm) |
Outer(D)(mm) |
T(mm) |
|---|---|---|---|
| F4-9M | 4 | 9 | 4 |
| F4-10M | 4 | 10 | 4 |
| F5-10M | 5 | 10 | 4 |
| F5-11M | 5 | 11 | 4.5 |
| F5-12M | 5 | 12 | 4.5 |
| F6-12M | 6 | 12 | 4.5 |
| F6-14M | 6 | 14 | 5 |
| F7-13M | 7 | 13 | 4.5 |
| F7-15M | 7 | 15 | 5.5 |
| F7-17M | 7 | 17 | 6 |
| F8-16M | 8 | 16 | 5 |
| F8-19M | 8 | 19 | 7 |
| F8-22M | 8 | 22 | 7 |
| F9-17M | 9 | 17 | 5 |
| F9-19M | 9 | 19 | 6.5 |
|
Bearing No. (Flat type) |
Bore(d)(mm) |
Outer(D)(mm) |
T(mm) |
r(mm) |
|---|---|---|---|---|
| F9-20M | 9 | 20 | 7 | - |
| F10-18M | 10 | 18 | 5.5 | - |
| 51100 | 10 | 24 | 9 | 0.5 |
| 51200 | 10 | 26 | 11 | 1 |
| F12-23M | 12 | 23 | 7.5 | - |
| 51101 | 12 | 26 | 9 | 0.5 |
| 51201 | 12 | 28 | 11 | 1 |
| 51102 | 15 | 28 | 9 | 0.5 |
| 51202 | 15 | 32 | 12 | 1 |
| 51103 | 17 | 30 | 9 | 0.5 |
| 51203 | 17 | 35 | 12 | 1 |
| 51104 | 20 | 35 | 10 | 0.5 |
| 51204 | 20 | 40 | 14 | 1 |
| 51105 | 25 | 42 | 11 | 1 |
| 51205 | 25 | 47 | 15 | 1 |
| 止推滾針軸承規格 | |||||
|---|---|---|---|---|---|
|
Bearing No. |
Bearing No. (Thrust bearings plate) |
Bearing No. (Bearings plate) |
Dc1(mm) |
Dc(mm) |
DW(mm) |
| AXK 0414TN | AS 0414 | - | 4 | 14 | 2 |
| AXK 0515TN | AS 0515 | - | 5 | 15 | 2 |
| AXK 0619TN | AS 0619 | LS 0619 | 6 | 19 | 2 |
| AXK 0821TN | AS 0821 | LS 0821 | 8 | 21 | 2 |
| AXK 1024 | AS 1024 | LS 1024 | 10 | 24 | 2 |
| AXK 1226 | AS 1226 | LS 1226 | 12 | 26 | 2 |
| AXK 1528 | AS 1528 | LS 1528 | 15 | 28 | 2 |
| AXK 1730 | AS 1730 | LS 1730 | 17 | 30 | 2 |
| AXK 2035 | AS 2035 | LS 2035 | 20 | 35 | 2 |
| AXK 2542 | AS 2542 | LS 2542 | 25 | 42 | 2 |
| AXK 3047 | AS 3047 | LS 3047 | 30 | 47 | 2 |
| AXK 3552 | AS 3552 | LS 3552 | 35 | 52 | 2 |
| AXK 4060 | AS 4060 | LS 4060 | 40 | 60 | 3 |
| AXK 4565 | AS 4565 | LS 4565 | 45 | 65 | 3 |
| AXK 5070 | AS 5070 | LS 5070 | 50 | 70 | 3 |
止推軸承在各種機械應用中扮演著重要的角色，選擇適當的推力軸承對於確保設備的穩定運轉至關重要。通過了解推力軸承的基礎知識和查閱相關的產品目錄，您可以更好地選擇符合您需求的產品，並確保設備的性能和可靠性。
微型止推轴承是一種專為支持和承受軸向負載而設計的極小型軸承。
這些軸承主要應用於微小機械領域，包括精密儀器、小型電子設備和模型製造，以提供可靠的軸向支持。
|
Bearing No. (Flat type) |
Bore(d)(mm) |
Outer(D)(mm) |
T(mm) |
r(mm) |
|---|---|---|---|---|
| F3-8M | 3 | 8 | 4 | - |
| F4-9M | 4 | 9 | 4 | - |
| F4-10M | 4 | 10 | 4 | - |
| F5-10M | 5 | 10 | 4 | - |
| F5-11M | 5 | 11 | 4.5 | - |
| F5-12M | 5 | 12 | 4.5 | - |
| F6-12M | 6 | 12 | 4.5 | - |
| F6-14M | 6 | 14 | 5 | - |
| F7-13M | 7 | 13 | 4.5 | - |
| F7-15M | 7 | 15 | 5.5 | - |
| F7-17M | 7 | 17 | 6 | - |
| F8-16M | 8 | 16 | 5 | - |
| F8-19M | 8 | 19 | 7 | - |
| F8-22M | 8 | 22 | 7 | - |
| F9-17M | 9 | 17 | 5 | - |
| F9-20M | 9 | 20 | 7 | - |
| F10-18M | 10 | 18 | 5.5 | - |
| F12-23M | 12 | 23 | 7.5 | - |
重點總結
止推軸承是一種精密傳動元件，通過理解止推軸承的工作原理、類型區分、結構功能，以及應用場景，您可以更加科學地選擇適合的止推軸承產品。在選型過程中，應重點考慮負載類型、運轉速度、安裝空間等因素，並根據應用需求選擇滾珠或滾針類型。
我們嚴格把關生產品質，在寧波設立通過 IATF16949 認證的工廠，確保軸承符合最高生產品質規範。通過 RoHS、REACH 環保標準、SGS 檢驗，符合生產環境受環保安全規範的客戶需求。
