軸承是什麼？軸承的基礎知識

目錄表

一、軸承是什麼?

二、軸承的組成

三、軸承有哪些種類?

四、軸承應用在哪些機械設備?

一、軸承是什麼?

軸承是實現旋轉或線性運動的裝置，有效減少摩擦和處理應力。類似輪子，它使裝置能輕鬆滾動，減少軸承表面和翻滾表面之間的摩擦。降低摩擦力不僅使運動更順暢，還提高了速度和效率。

這項技術有助於機械系統的正常運作，同時可應用於各種需要轉動與滑動的設備，為運動機械提供卓越性能。

1. 軸承又稱培林

軸承，又稱培林（英譯：Bearing，廣東話譯：啤令），而在台灣通常還是以「軸承」為稱，是各型機械上不可或缺的重要元件，而軸承是一個承受作用於軸之附和及保持軸中心位置為功能的機件。

閱讀更多：什麼是培林?

2. 軸承的原理

軸承的基本原理是通過在內圈和外圈之間放置滾動元件，例如球體、滾針、或滾子，來實現軸的順暢旋轉。這些滾動元件可以在內圈和外圈之間滾動，從而減少接觸表面之間的摩擦，並使軸能夠順利旋轉。

二、軸承的組成

軸承的主要組成部分包括內圈、外圈、滾動元件（如滾子或球體）、保持架和密封件。

1. 內圈

內圈是固定在軸上的部分，而外圈則安裝在軸承座上。

2. 滾動元件

滾動元件通常是金屬球體或滾子，它們在內圈和外圈之間滾動。

3. 保持架

保持架的作用是固定滾動元件的位置，使其保持均勻的間距並適當分布。

4. 外圈

外圈包裹著滾動體和內圈，固定在軸承座或其他固定結構上。

三、軸承有哪些種類?

1. 深溝滾珠軸承

深溝滾珠軸承是最常見的軸承類型之一。

它們具有深而連續的溝槽，能夠承受徑向和輕度軸向負載。深溝滾珠軸承適用於高速度應用，如電動工具、機床和電機等。

深溝滾珠軸承

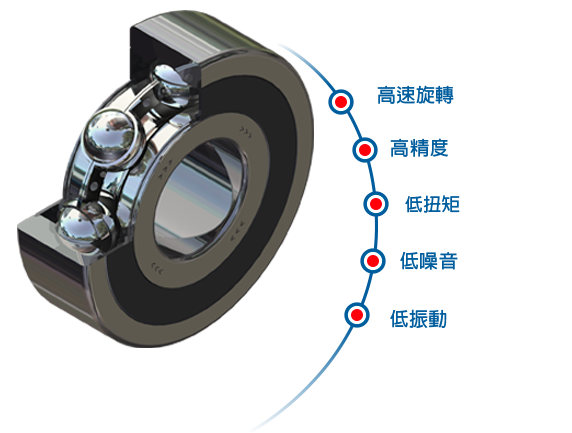

(1). 深溝滾珠軸承特點

滾珠軸承是多用途的組件，以其減少摩擦和減少軸向偏移的能力而聞名。它們優異的特性，如高速旋轉適應性、精密度、低扭矩以及極少的噪音和振動，使其成為各個行業的關鍵選擇。

由於應用範圍廣泛，類型多樣且尺寸標準化，安裝和拆卸時的選擇和更換這些軸承都變得簡單明了。

(2). 深溝滾珠軸承常見型號

Bearing No.	Bore(d)(mm)	Outer(D)(mm)	Width(B)(mm)	Weight(g)
6000 2RS	10	26	8	19
6000ZZ	10	26	8	19
6000	10	26	8	19
6200	10	30	9	32
6200 2RS	10	30	9	32
62200	10	30	14	44
63200	10	30	14.3	46
6300ZZ	10	35	11	53
6300	10	35	11	53
6300 2RS	10	35	11	53
6001ZZ	12	28	8	22
6001	12	28	8	22
6001 2RS	12	28	8	22
6201ZZ	12	32	10	37
6201 2RS	12	32	10	37

2. 滾針軸承

滾針軸承具有細長的滾針，相對於其他軸承類型，它們的滾針直徑相對較小。滾針軸承通常被用於承受較高的徑向負載，同時保持較小的外徑尺寸。這使得滾針軸承在有限空間應用中非常有用，如汽車傳動系統、機床和重型設備。

滾針軸承

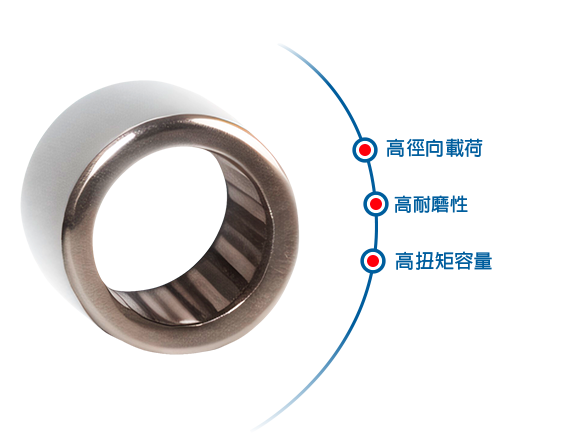

(1). 滾針軸承特點

滾針軸承以其低斷面高度的高精密滾子軸承特性而聞名。

與其他型式的軸承相比，滾針軸承的厚度較寬，外徑與體積較小，能承受高負荷，因此十分有利於機械小型化、輕量化和精密化。

在相同的摩擦力下，由於迴轉半徑較小，回轉扭力也較低，進一步提昇了機械的效率。

(2). 滾針軸承常見型號

Bearing No.	Bore(Fw)(mm)	Outer(D)(mm)	Width(C)(mm)	Weight(g)
TLA 59	5	9	9	1.8
TLA 69	6	10	9	-
TLA 79	7	11	9	2
TLA 810	8	12	10	2.1
TA 810	8	15	10	-
TA 815	8	15	15	-
TA 912	9	16	12	1.8
TA 916	9	16	16	2.1
TLA 1010	10	14	10	2.2
TLAM 1010	10	14	10	2.2
TLA 1012	10	14	12	2.6
TLAM 1012	10	14	12	2.3
TLA 10142RS	10	14	14	2.5
TLA 1015	10	14	15	-
TA 101610	10	16	10	2.3

3. 圓錐滾子軸承

圓錐滾子軸承具有圓錐形的滾子，內圈和外圈上的滾道坡度相同。它們能夠承受徑向和較大的軸向負載，並在高速度和高溫下運作良好。

圓錐滾子軸承常用於汽車車輛、重型機械和工程設備等應用。

圓錐滾子軸承

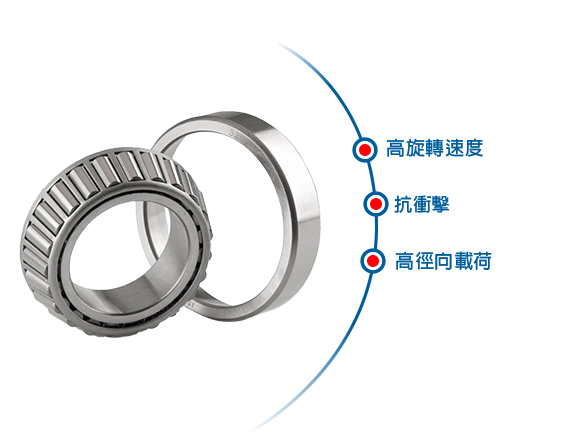

(1). 圓錐滾子軸承特點

圓錐滾子軸承具有錐形內環和外圈滾道，圓錐滾子精心製造並排列在兩個部件之間。所有錐面的投影線聚集在軸承軸線上的同一點。這種精密製造設計確保無縫運轉，使圓錐滾子軸承特別適合承受復合（徑向和軸向）載荷。

(2). 圓錐滾子軸承常見型號

Bearing No.	Bore(d)(mm)	Outer(D)(mm)	T(mm)	Weight(kg)
L21549/11	15.875	34.988	10.988	0.049
30203 J	17	40	13.25	0.079
30303 J	17	47	12	0.129
LM11749/LM11710	17.462	39.878	13.843	0.084
LM11949/LM11910	19.05	45.237	15.494	0.12
30204 J	20	47	15.25	0.126
30304 J	20	52	13	0.165
M12649/M12610	21.43	50.005	17.526	0.172
LM12749/LM12710	21.987	45.237	15.494	0.116
LM12749/LM12711	21.987	45.975	15.494	0.121
1779/1729	23.812	56.896	19.368	0.236
32005 XJ	25	47	11.5	0.11
30205 J	25	52	16.25	0.154
30305 D	25	62	13	0.262
30305 J	25	62	15	0.263

4. 止推滾珠軸承

止推滾珠軸承主要用於吸收軸的軸向力。它們具有球形滾動元件，能夠承受高負荷並提供較高的轉速。止推滾珠軸承常見於風扇、壓縮機和自動傳動系統等應用。

止推滾珠軸承

5. 自動調心軸承

自調心軸承具有內圈和外圈之間的球形滾道，能夠容納一定的角度偏差和對中誤差。這使得它們在旋轉機械中具有良好的自我對中能力，如旋轉台、搖擺機構和機器人關節等。

6. 止推滾針軸承

止推滾針軸承 (AXK系列) 是由軌道環墊圈、針式軸承和保持架組成。它的滾動元件很小巧，同一組中的元件之間的差異非常微小。軸向滾針軸承可支撐軸向方向的載荷，也可用作剛性良好且佔用軸向空間最少的軸承。

止推滾針軸承

立即諮詢

(1). 止推滾針軸承特點

若推力滾針軸承的安裝面經過熱處理和磨削精工，就能替代為軌道面使用，除去軌道輪的空間，推力滾針軸承能更加小型化及密實，適用於承載大的推力負荷、高衝擊載荷和高速運轉的工業應用，和圓錐形滾子軸承及其他的滾珠軸承，像是深溝滾珠軸承、薄壁軸承和微型軸承的差別為滾動體形狀之不同。

(2). 止推滾針軸承常見型號

Bearing No.	Bearing No. (Thrust bearings plate)	Bearing No. (Bearings plate)	Dc1(mm)	Dc(mm)	DW(mm)
AXK 0515TN	AS 0515	-	5	15	2
AXK 0619TN	AS 0619	LS 0619	6	19	2
AXK 0821TN	AS 0821	LS 0821	8	21	2
AXK 1024	AS 1024	LS 1024	10	24	2
AXK 1226	AS 1226	LS 1226	12	26	2
AXK 1528	AS 1528	LS 1528	15	28	2
AXK 1730	AS 1730	LS 1730	17	30	2
AXK 2035	AS 2035	LS 2035	20	35	2
AXK 2542	AS 2542	LS 2542	25	42	2
AXK 3047	AS 3047	LS 3047	30	47	2
AXK 3552	AS 3552	LS 3552	35	52	2
AXK 4060	AS 4060	LS 4060	40	60	3
AXK 4565	AS 4565	LS 4565	45	65	3
AXK 5070	AS 5070	LS 5070	50	70	3
AXK 5578	AS 5578	LS 5578	55	78	3
