滾珠軸承是廣泛應用於各種機械和機械系統中的基本組件,能夠實現平滑高效的旋轉運動,同時減少摩擦和磨損。這些巧妙的裝置由外圈和內圈組成,中間夾有一組滾珠。滾珠軸承尺寸表在選擇特定應用的合適軸承中起著至關重要的作用,確保設備能夠達到最佳性能並具有長久的使用壽命。
本文將探討滾珠軸承尺寸表的重要性,並了解如何有效地解讀和應用它。
標準滾珠軸承的尺寸因軸承的類型和應用而有很大差異。滾珠軸承有公制和英制兩種尺寸。
測量滾珠軸承尺寸涉及確定軸承的孔徑直徑、外徑和寬度。這些測量通常是標準化的,可以在製造商的規格表上或軸承本身找到。使用卡尺或微量表,您可以精確地測量這些尺寸,並參考適當的尺寸表進行選擇。
滾珠軸承尺寸表中的主要參數包括內徑 x 外徑 x 寬度。

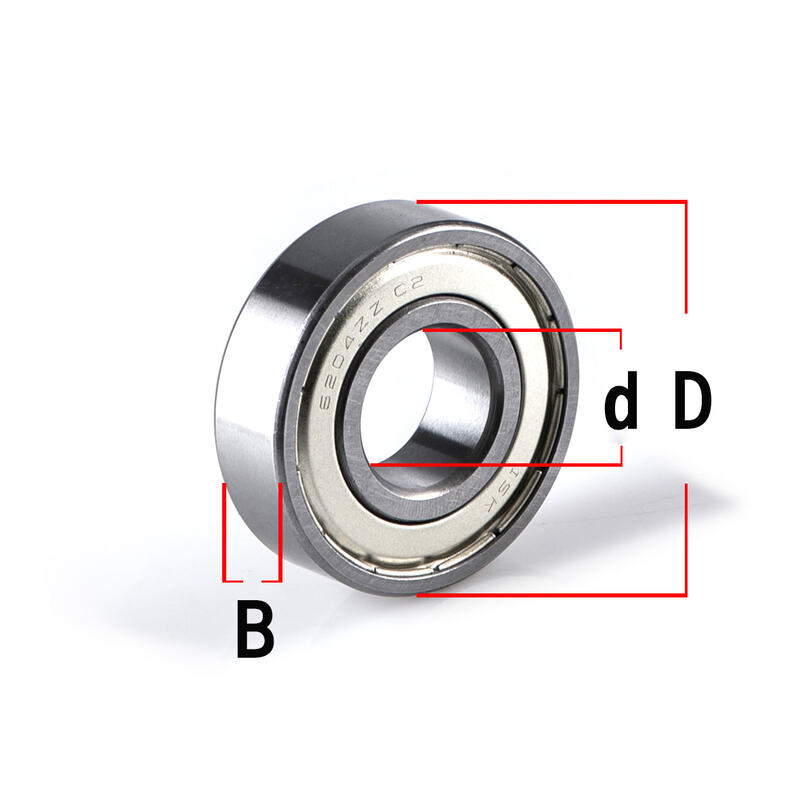

軸承的尺寸由其外部幾何形狀的尺寸確定,包括軸承內孔直徑(d)、外徑(D)、名義寬度(B)、軸承高度(T)和邊緣減少(r)。每個軸承都有內孔直徑(d)、外徑(D)和寬度(B/T)尺寸。使用卡尺或微量表,您可以精確地測量這些尺寸,並參考適當的尺寸表進行選擇。
滾珠軸承在操作中會承受徑向和軸向負載。尺寸表中的負載額定值指示了軸承在發生過早失效之前可以承受的最大負載能力。
轉速額定值定義了軸承可以在不引起過度熱量生成或過早磨損的情況下能夠操作的最大轉速。
軸承的間隙是指滾珠與軌道之間的內部間隙。它影響軸承的軸向和徑向遊隙以及熱膨脹特性。
如果未根據尺寸表或應用的特定要求選擇滾珠軸承,可能會出現幾個問題:
選擇不正確的軸承尺寸可能導致軸承與其座的不對齊,增加摩擦。這種增加的摩擦會導致軸承組件的快速磨損和劣化,顯著縮短其壽命。
對於應用而言過小或過大的軸承可能無法均勻分配負荷。這種不均勻的負荷分配會導致操作效率低下,因為軸承可能無法按照預期處理施加的力和轉動。結果,機械效率可能受損,整體性能降低。
尺寸不當的軸承可能無法有效地散熱。由於摩擦引起的過度熱量積聚可能導致軸承和周圍組件的過熱。提高的溫度可能會降解潤滑劑,削弱材料,最終導致軸承失效。
不匹配的軸承在操作期間可能引起振動和噪音。這些振動不僅影響機械的平穩運行,還可能隨著時間的推移導致結構損壞。此外,產生的噪音可能是不對齊或負荷分佈不均的跡象,表明軸承性能可能存在問題。
不符合應用需求的軸承更容易提前失效。更換失效的軸承和解決由此引起的問題可能導致工業過程中昂貴的停機時間,影響生產力和盈利能力。
在汽車或航空航天系統等關鍵應用中,使用尺寸不當的軸承可能帶來嚴重的安全風險。由於不匹配軸承而引起的突然失效可能導致事故,特別是在高速或高負荷情況下,危及設備和人員安全。
為了避免這些問題,在選擇任何應用的軸承時,諮詢製造商的規格和適當的尺寸表至關重要。正確的選擇能夠確保機械或系統的最佳性能、長久使用和安全性。
需要幫助選擇適合的滾珠軸承嗎?
如果您需要幫助為您特定的行業應用選擇最佳產品,ISK BEARINGS 提供應用支持作為我們增值服務的一部分,以幫助您更輕鬆地完成工作。
Bearing No. | Bore(d) (mm) | Outer(D) (mm) | Width(B) (mm) | r (mm) | Dynamic (kgf) | Static (kgf) | Weight (g) |
---|---|---|---|---|---|---|---|
6000 | 10 | 26 | 8 | 0.5 | 360 | 196 | 19 |
6001 | 12 | 28 | 8 | 0.5 | 400 | 229 | 22 |
6002 | 15 | 32 | 9 | 0.5 | 440 | 263 | 30 |
6003 | 17 | 35 | 10 | 0.5 | 470 | 296 | 39 |
6004 | 20 | 42 | 12 | 1 | 735 | 465 | 69 |
6005 | 25 | 47 | 12 | 1 | 790 | 525 | 80 |
6006 | 30 | 55 | 13 | 1.5 | 1030 | 740 | 116 |
6007 | 35 | 62 | 14 | 1.5 | 1250 | 915 | 155 |
6008 | 40 | 68 | 15 | 1.5 | 1310 | 1010 | 192 |
6009 | 45 | 75 | 16 | 1.5 | 1640 | 1320 | 245 |
6010 | 50 | 80 | 16 | 1.5 | 1710 | 1430 | 261 |
Bearing No. | Bore(d) (mm) | Outer(D) (mm) | Width(B) (mm) | r (mm) | Dynamic (kgf) | Static (kgf) | Weight (g) |
---|---|---|---|---|---|---|---|
6200 | 10 | 30 | 9 | 1 | 400 | 229 | 32 |
6201 | 12 | 32 | 10 | 1 | 535 | 305 | 37 |
6202 | 15 | 35 | 11 | 1 | 600 | 360 | 45 |
6203 | 17 | 40 | 12 | 1 | 750 | 460 | 65 |
6204 | 20 | 47 | 14 | 1.5 | 1000 | 635 | 106 |
6205 | 25 | 52 | 15 | 1.5 | 1100 | 730 | 128 |
6206 | 30 | 62 | 16 | 1.5 | 1530 | 1050 | 199 |
6207 | 35 | 72 | 17 | 2 | 2010 | 1430 | 288 |
6208 | 40 | 80 | 18 | 2 | 2280 | 1650 | 366 |
6209 | 45 | 85 | 19 | 2 | 2570 | 1880 | 407 |
6210 | 50 | 90 | 20 | 2 | 2750 | 2100 | 463 |
Bearing No. | Bore(d) (mm) | Outer(D) (mm) | Width(B) (mm) | r (mm) | Dynamic (kgf) | Static (kgf) | Weight (g) |
---|---|---|---|---|---|---|---|
6300 | 10 | 35 | 11 | 1 | 635 | 365 | 53 |
6301 | 12 | 37 | 12 | 1.5 | 760 | 450 | 60 |
6302 | 15 | 42 | 13 | 1.5 | 895 | 545 | 82 |
6303 | 17 | 47 | 14 | 1.5 | 1070 | 660 | 115 |
6304 | 20 | 52 | 15 | 2 | 1250 | 785 | 144 |
6305 | 25 | 62 | 17 | 2 | 1610 | 1080 | 232 |
6306 | 30 | 72 | 19 | 2 | 2090 | 1440 | 346 |
6307 | 35 | 80 | 21 | 2.5 | 2620 | 1840 | 457 |
6308 | 40 | 90 | 23 | 2.5 | 3200 | 2300 | 633 |
6309 | 45 | 100 | 25 | 2.5 | 4150 | 3100 | 833 |
6310 | 50 | 110 | 27 | 3 | 4850 | 3650 | 1070 |
Bearing No. | Bore(d) (mm) | Outer(D) (mm) | Width(B) (mm) | Dynamic (kgf) | Static (kgf) | Weight (g) |
---|---|---|---|---|---|---|
62200 | 10 | 30 | 14 | 5.11 | 2.37 | 44 |
62201 | 12 | 32 | 14 | 6.82 | 3.06 | 53 |
62202 | 15 | 35 | 14 | 7.64 | 3.72 | 65 |
62203 | 17 | 40 | 16 | 9.57 | 4.79 | 96 |
62204 | 20 | 47 | 18 | 12.84 | 6.65 | 145 |
62205 | 25 | 52 | 18 | 14.02 | 7.88 | 172 |
62206 | 30 | 62 | 20 | 19.46 | 11.31 | 275 |
62207 | 35 | 72 | 23 | 25.67 | 15.3 | 410 |
62208 | 40 | 80 | 23 | 29.52 | 18.14 | 616 |
62209 | 45 | 85 | 23 | 31.67 | 20.68 | 625 |
62210 | 50 | 90 | 23 | 35.07 | 23.18 | 726 |
了解滾珠軸承尺寸表對於為您的應用做出正確的選擇至關重要。
確定您應用的操作條件和性能需求,例如負荷、速度、溫度和環境因素。
根據您應用的需求,從尺寸表中選擇適合的軸承類型。
尋找符合您軸和座的要求的軸承尺寸。孔徑直徑、外徑和寬度應與您機械的規格相符。
確保所選擇的軸承能夠在您的應用中承受預期的負荷和轉速。
軸承的間隙和公差可能會影響整個系統的性能,因此確保它們適合您的特定需求。
選擇適合的軸承對於可靠性和性能至關重要。作為來自台灣的優秀軸承供應商,我們深知這一重要性。通過我們網頁上提供的全面信息,工程師和專業人士能夠充分理解和利用這些寶貴資源,做出明智的決策。
我們很高興能夠為您提供專業的咨詢服務。我們堅信,選擇正確的軸承是構建可靠高效機械不可或缺的步驟。因此,我們致力於成為您最可信賴的合作伙伴。無論您需要標準化軸承、定制解決方案,還是適用於高負荷和高速度的軸承設計,我們都能滿足您的需求。
