POS 軸承尺寸規格
.png)
查看完整文章需要協助嗎？
請您提供現況和需求，我們會協助您找出解決辦法。
.jpg)
魚眼軸承(端桿關節軸承)是在各種應用中使用的重要機械零件，用於在兩個相連的部件之間提供旋轉和振動運動。
它們在不同的工業和汽車系統中發揮傳遞運動和載荷的作用。
魚眼軸承、端桿關節軸承與關節軸承常被用來描述這類可允許角度偏差、旋轉與擺動的軸承產品。
.jpg)
魚眼軸承(端桿關節軸承)由一個球面滑動軸承和一個具有整體柄的眼形結構組成。球面滑動軸承是一種自對心軸承，允許柄和孔之間發生角度偏差。該軸承通常由一個具有球面凸外徑的內環和一個具有相配合凹內徑的外環組成。
魚眼軸承(端桿關節軸承)的柄通常帶有螺紋，有助於安裝和調整。柄的對面有一個孔或球座，可以將螺栓或其他連接元素固定在這裡，將螺桿端與所需的機械部件連接起來。
有許多種不同類型的魚眼軸承(端桿關節軸承)可供選擇，每種都設計用於特定的應用和承受特定負荷能力。
.jpg)
POS 型號具有外螺紋柄，用於將桿端旋入部件中。POS 是一種由鋼製內圈和青銅外圈組成的球面滑動軸承，具有自潤滑性能和耐磨性，可在任何角度旋轉和擺動，並具有抗衝擊、耐腐蝕和耐磨損等特點。
POS系列
|
Bearing No. |
d |
S JIS 2 Grade |
L |
Weight(g) |
|---|---|---|---|---|
| POS 5 | 5 | M5x0.8 | 41 | 12.5 |
| POS 6 | 6 | M6x1 | 45 | 19 |
| POS 8 | 8 | M8x1.25 | 53 | 32 |
| POS 10 | 10 | M10x1.5 | 61 | 54 |
| POS 12 | 12 | M12x1.75 | 69 | 85 |
| POS 14 | 14 | M14x2 | 77 | 126 |
| POS 16 | 16 | M16x2 | 85 | 185 |
| POS 18 | 18 | M18x1.5 | 93 | 260 |
| POS 20 | 20 | M20x1.5 | 101 | 340 |
| POS 22 | 22 | M22x1.5 | 109 | 435 |
| POS 25 | 25 | M24x2 | 124 | 650 |
| POS 30 | 30 | M30x2 | 145 | 1070 |
.jpg)

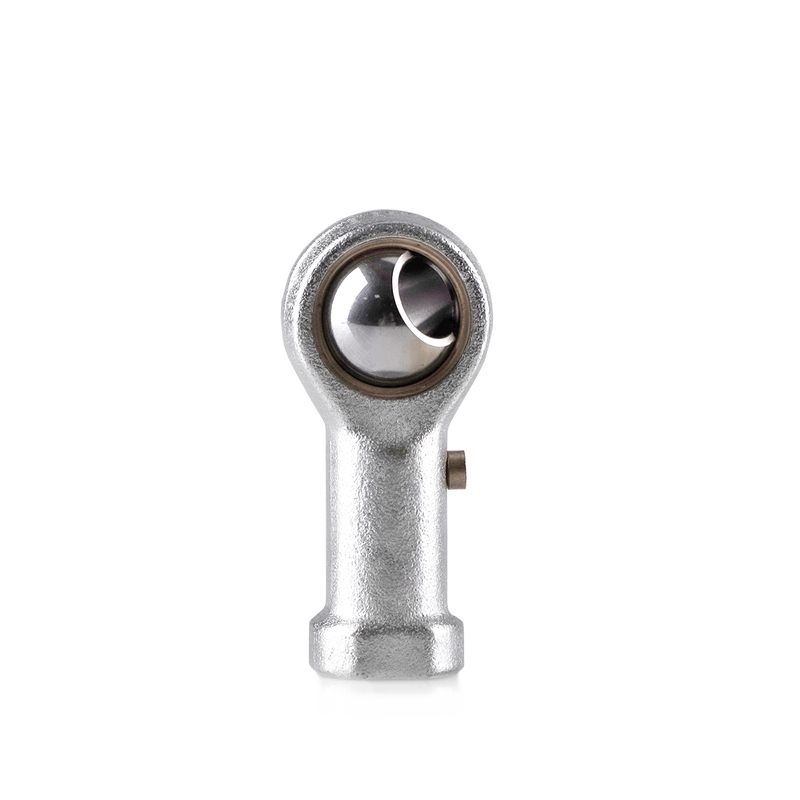

PHS 型號帶有內螺紋孔，適用於在桿端插入螺栓或螺柱的應用場合。PHS 軸承的內外環由經過淬火、磨削和塗層等過程的高碳鉻軸承鋼製成，由鋼球作為球體，與具有球形孔的軸承座接觸，提供支撐和引導。
PHS系列
|
Bearing No. |
d |
S JIS 2 Grade |
L |
Weight(g) |
|---|---|---|---|---|
| PHS 5 | 5 | M5X0.8 | 35 | 16.5 |
| PHS 6 | 6 | M6X1 | 39 | 25 |
| PHS 8 | 8 | M8X1.25 | 47 | 43 |
| PHS 10 | 10 | M10X1.5 | 56 | 72 |
| PHS 12 | 12 | M12X1.175 | 65 | 107 |
| PHS 14 | 14 | M14X2 | 74 | 160 |
| PHS 16 | 16 | M16X2 | 83 | 210 |
| PHS 18 | 18 | M18X1.5 | 92 | 295 |
| PHS 20 | 20 | M20X1.5 | 100 | 380 |
| PHS 22 | 22 | M22X1.5 | 109 | 490 |
| PHS 25 | 25 | M24X2 | 124 | 750 |
| PHS 30 | 30 | M30X2 | 145 | 1130 |
.jpg)
GE 球面滑動軸承由一個具有球形凸外徑的內環和一個具有相應凹球形內徑表面的外環組成。
球面滑動軸承也稱為球接頭軸承，設計用於低速運動應用，可以適應偏差和往復擺動的條件，且安裝方便。
GE系列
|
Bearing No. |
Bore(d)(mm) |
Outer(D)(mm) |
Width(B)(mm) |
Weight(g) |
|---|---|---|---|---|
| GE4E | 4 | 12 | 3 | 3.3 |
| GE5E | 5 | 14 | 4 | 3.8 |
| GE6E | 6 | 14 | 4 | 4.2 |
| GE8E | 8 | 16 | 5 | 7.5 |
| GE10E | 10 | 19 | 6 | 11 |
| GE12E | 12 | 22 | 7 | 17 |
| GE15E | 15 | 26 | 9 | 32 |
| GE17ES | 17 | 30 | 10 | 49 |
| GE20ES | 20 | 35 | 12 | 65 |
| GE25ES | 25 | 42 | 16 | 115 |
| GE30ES | 30 | 47 | 18 | 160 |
| GE35ES | 35 | 55 | 20 | 258 |
| GE40ES | 40 | 62 | 22 | 315 |
| GE45ES | 45 | 68 | 25 | 413 |
| GE50ES | 50 | 75 | 28 | 560 |
.jpg)
RBH 軸承由高碳鉻軸承鋼製成，經過淬火、磨削和塗層等過程。其內外環的設計經過優化，製造精度用於確保準確度和平行度，塗層技術用於提高硬度和耐磨性。
免維護桿端搭載自潤滑材料，無需頻繁維護，適用於難以觸及或惡劣環境中的應用。
RBH系列
|
Bearing No. |
d |
S JIS 2 Grade |
L |
Weight(g) |
|---|---|---|---|---|
| RBH 5 | 5 | M5x0.8 | 7.7 | 16 |
| RBH 6 | 6 | M6x1 | 9 | 21 |
| RBH 8 | 8 | M8x1.25 | 10.4 | 43 |
| RBH 10 | 10 | M10x1.5 | 12.9 | 68 |
| RBH 12 | 12 | M12x1.75 | 15.4 | 100 |
| RBH 14 | 14 | M14x2 | 16.9 | 142 |
| RBH 16 | 16 | M16x2 | 19.4 | 185 |
| RBH 18 | 18 | M18x1.5 | 21.9 | 265 |
| RBH 20 | 20 | M20x1.5 | 24.4 | 334 |
| RBH 22 | 22 | M22x1.5 | 25.8 | 454 |
由於其多功能性和處理複雜運動需求的能力，魚眼軸承(端桿關節軸承、關節軸承)在眾多行業中都有應用。
端桿關節軸承被用於懸掛系統中，使控制臂、搖桿和連桿可以進行受控的運動和關節活動。
在航空航天行業中，端桿關節軸承被用於飛機副翼、升降舵和方向舵的控制系統中。
端桿關節軸承被應用於各種工業機械中，如機器人手臂、包裝機和輸送系統，以實現平穩和精確的運動。
它們被用於風力渦輪機等發電設備，以便調整葉片角度和傾斜控制機制。
端桿關節軸承應用於船舶設備，如船舶轉向系統和帆控制系統。
在高性能車輛和賽車中，端桿關節軸承被用於懸掛連接和其他動態部件中。
在選擇特定應用的端桿關節軸承時，需要考慮承載能力、偏差要求和環境條件。
內徑、外徑、寬度、球體材質、螺紋尺寸和類型、負載能力、自潤滑或需要潤滑，以及應用領域等規格項目。
我們嚴格把關生產品質，在寧波設立通過 IATF16949 認證的工廠，確保軸承符合最高生產品質規範。通過 RoHS、REACH 環保標準、SGS 檢驗，符合生產環境受環保安全規範的客戶需求。
